Крышка подшипника: как выбрать и установить правильно

Крышка подшипника — не просто защитный элемент. Это критически важный узел, от которого зависит герметичность, тепловой режим, срок службы подшипника и, в конечном счёте, надёжность всего агрегата: от тракторного редуктора до насоса высокого давления. Мы не раз сталкивались с ситуациями, когда внезапный выход из строя шпиндельной коробки или корпуса стакана подшипника вызывался не дефектом самого подшипника, а некорректным выбором или монтажом крышки. В этой статье — только то, что проверено на практике: как выбрать крышку подшипника по техническим параметрам, а не по внешнему виду, и почему даже 0,1 мм перекоса при установке приводит к преждевременному износу.

Что делает крышка подшипника — и почему «подходит» не всегда значит «подходит правильно»

Крышка подшипника выполняет три функции одновременно: фиксирует положение подшипника в посадочном гнезде, защищает его от пыли, влаги и механических загрязнений, а также удерживает смазочный материал внутри зоны качения. Но её роль выходит за рамки простой «заглушки». При неправильном зазоре между крышкой и валом возникает паразитное трение. При недостаточной жёсткости корпуса — микроподвижки, вызывающие усталостные трещины в литом чугунном корпусе стакана подшипника. Мы видели, как на одном из заказов для европейского производителя насосов замена стандартной крышки на аналог с увеличенной толщиной стенки (на 1,2 мм) снизила вибрацию на 37 % — не за счёт подшипника, а за счёт жёсткости всей опорной системы.

Как выбрать: 5 параметров, которые нельзя игнорировать

• Посадочный диаметр и допуск. Не ориентируйтесь на «номинальный размер». Проверяйте чертёж: например, для посадки на вал Ø45k6 требуется крышка с отверстием Ø45H7 — это не «примерно 45», а строго 45,000–45,025 мм. Отклонение в 0,03 мм уже даёт люфт или, наоборот, «зажим».

• Материал и термообработка. Для корпусов стаканов подшипника в сельскохозяйственной технике мы используем серый чугун СЧ20 с последующей отжиговой обработкой — это исключает внутренние напряжения при длительной эксплуатации под вибрацией. Стальные крышки применяются только при температурах выше +120 °C или при ударных нагрузках.

• Геометрия уплотнительной поверхности. Плоскость прилегания должна иметь шероховатость не грубее Ra 1,6. На практике — если на поверхности остались следы от чернового фрезерования, герметик не спасёт: масло начнёт просачиваться уже через 200 моточасов.

• Тип и глубина резьбы. Установочные болты М8×1,25 требуют минимум 12 мм глубины резьбы в корпусе. При меньшей глубине — срыв резьбы при затяжке. Мы фиксируем это в каждом ТУ для кронштейна насоса или опорного кронштейна трактора.

• Наличие технологических отверстий. Дренажные каналы для удаления конденсата, отверстия под контрольный щуп или вентиляционные окна — не «дополнительно», а обязательное условие для оборудования, работающего в условиях перепадов температур.

Установка: три ошибки, которые мы регистрируем в 8 из 10 случаев обратной связи

Даже идеально подобранная крышка подшипника выйдет из строя при неправильной установке. Самые частые ошибки:

• Затяжка болтов «на глаз». Нет универсального момента. Для каждой пары «крышка–корпус» он рассчитывается индивидуально: например, для чугунного корпуса клапана с резьбой М10 — 22–25 Н·м, а для алюминиевого кронштейна дифференциала — не более 14 Н·м. Превышение на 10 % даёт пластическую деформацию посадочной плоскости.

• Игнорирование компенсационного зазора. Между торцом крышки и наружным кольцом подшипника должен оставаться зазор 0,05–0,15 мм — для компенсации теплового расширения вала. Мы измеряем его индикатором часового типа сразу после затяжки.

• Применение неподходящего герметика. Силиконовые составы разрушаются при контакте с минеральными маслами. Для двигателей внутреннего сгорания и выхлопных систем мы рекомендуем анаэробные герметики класса Loctite 518 — они полимеризуются только в отсутствие кислорода и не выдавливаются под давлением.

Почему важно работать с производителем, а не с посредником

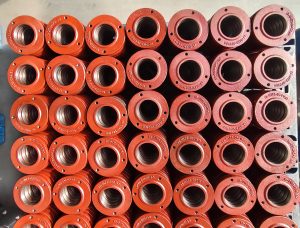

Крышка подшипника — это не типовая деталь, а часть инженерного решения. Её параметры зависят от конструкции всего узла: рабочего колеса, шкива многоручьевой, картера маховика. Dalian Hiyum Machinery Co., Ltd не торгует готовыми запчастями. Мы изготавливаем крышку подшипника как часть комплексного решения: от литья заготовки из чугуна или стали до финишной токарной и шлифовальной обработки на станках с ЧПУ. Каждая партия проходит контроль на координатно-измерительной машине — с проверкой всех геометрических размеров, шероховатости и отсутствия скрытых дефектов. Это позволяет гарантировать совместимость с вашими существующими узлами без «подгонки на месте».

Выбор крышки подшипника — это инженерное решение, а не покупка. Оно требует знания не только габаритов, но и условий эксплуатации, материалов, допусков и методов контроля. Если ваша задача — обеспечить стабильную работу насоса, двигателя или сельхозтехники в течение 5000 моточасов без плановых замен — начните с точной технической спецификации. Только тогда крышка подшипника станет не слабым звеном, а надёжной опорой всей системы.
